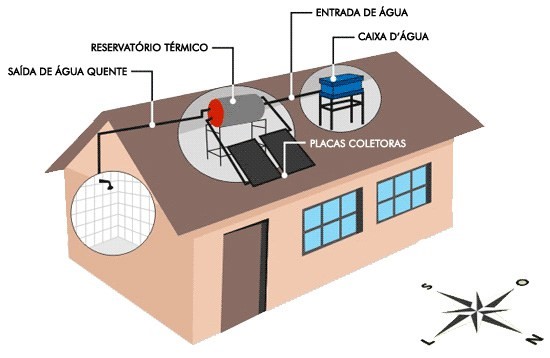

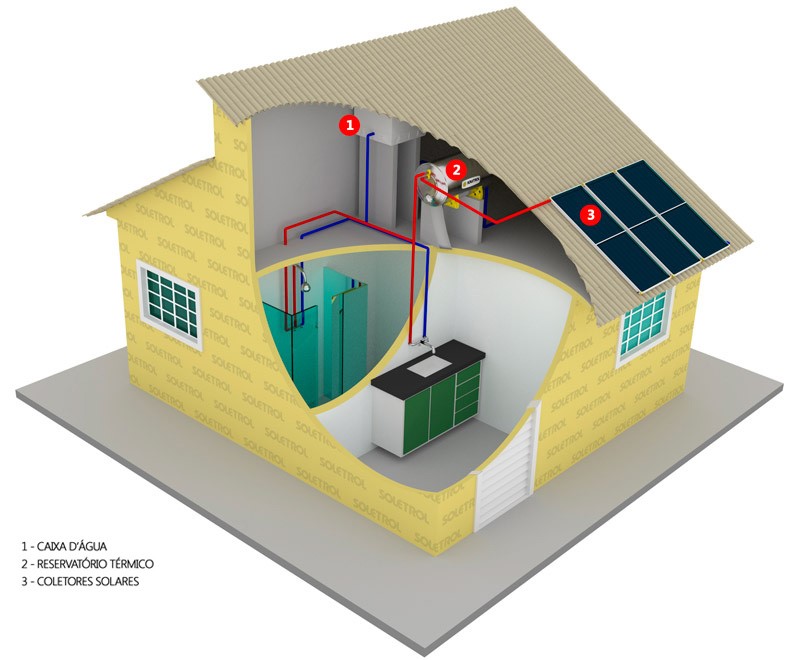

Os Sistemas de Aquecimento Solar estão difundidos no Brasil, principalmente devido à sua tecnologia mais simples e aos bons preços. São ótimos complementos aos sistemas fotovoltaicos, pois fornecem de maneira eficaz e barata, a energia necessária ao aquecimento da água para uso sanitário, aquecimento de piscinas e climatização ambiente. Um sistema básico de Aquecimento de água por Energia Solar é composto de coletores solares (placas) e reservatório térmico (Boiler).
As placas coletoras são responsáveis pela absorção da radiação solar. O calor do sol, captado pelas placas do aquecedor solar, é transferido para a água que circula no interior de suas tubulações de cobre.
O reservatório térmico, também conhecido por Boiler, é um recipiente para armazenamento da água aquecida. São cilindros de cobre, inox ou polipropileno, isolados termicamente com poliuretano expandido sem CFC, que não agride a camada de ozônio. Desta forma, a água é conservada aquecida para consumo posterior. A caixa de água fria alimenta o reservatório térmico do aquecedor solar, mantendo-o sempre cheio.
Em sistemas convencionais, a água circula entre os coletores e o reservatório térmico através de um sistema natural chamado termossifão. Nesse sistema, a água dos coletores fica mais quente e, portanto, menos densa que a água no reservatório. Assim a água fria “empurra” a água quente gerando a circulação. Esses sistemas são chamados da circulação natural ou termossifão.
A circulação da água também pode ser feita através de motobombas em um processo chamado de circulação forçada ou bombeado, e são normalmente utilizados em piscinas e sistemas de grandes volumes.
Coletor Solar
Os coletores solares são os responsáveis pela captação do calor do sol, que aquece a água a ser armazenada.
Os coletores solares são usados para aplicações residenciais e comerciais em baixa temperatura (até 60ºC), tais como aquecimento de água para banho, piscinas, hotéis e hospitais). Os coletores concentradores destinam se a aplicações onde a temperatura do fluido varia entre 100 e 400ºC, normalmente para produção de vapor utilizado na geração elétrica. O número de coletores solares a ser usado numa instalação depende do tamanho do reservatório térmico, mas pode também variar de acordo com o nível de insolação de uma região ou até mesmo de acordo com as condições de instalação.
Reservatório Térmico
O reservatório térmico é como uma caixa d’água especial que cuida de manter quente a água armazenada no aquecedor solar. Esses cilindros são feitos de cobre, inox, ou polipropileno e depois recebem um isolante térmico.
Os modelos de reservatórios térmicos variam de 100 litros à 20 mil litros. O tamanho do reservatório térmico, ou seja, o volume de água que ele é capaz de armazenar, é dimensionado conforme o consumo. No dimensionamento do aquecedor solar é preciso saber quantas pessoas vão usar o sistema diariamente, a duração média e a quantidade de banhos diários, quantos serão os pontos de uso de água quente, ou a dimensão da piscina, e assim por diante.
